干擾引起的系統混亂，看我如何處理
昨天前往現場處理某客戶的干擾問題，客戶抱怨我們的交流伺服產品只要伺服使能（s_on），系統通訊就會異常，DIDO動作也異常，24v繼電器線圈指示燈亂閃等問題頻出。我們一向?qū)τ谖覀儺a(chǎn)品品質優良有非常大的自信的，因此專程驅車到現場處理，結果真相大白，解決了客戶的問題。

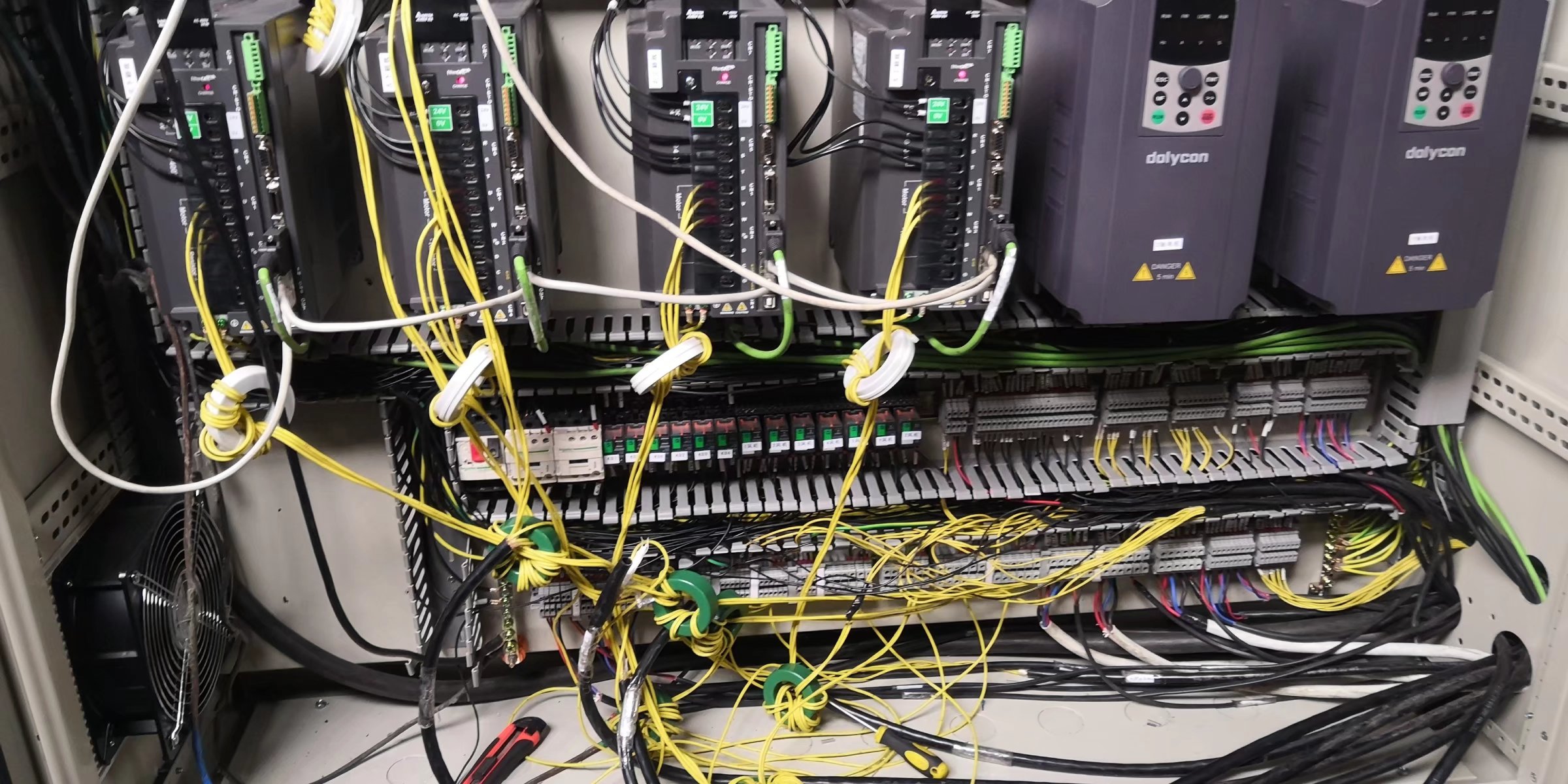

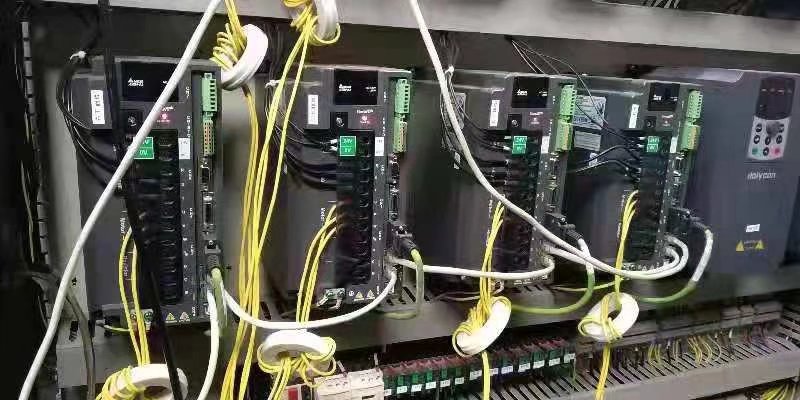

圖一：現場對每臺伺服驅動器輸出UVW和伺服電機的電磁抱閘兩芯線增加Φ60磁環，減小輸出載波EMI干擾

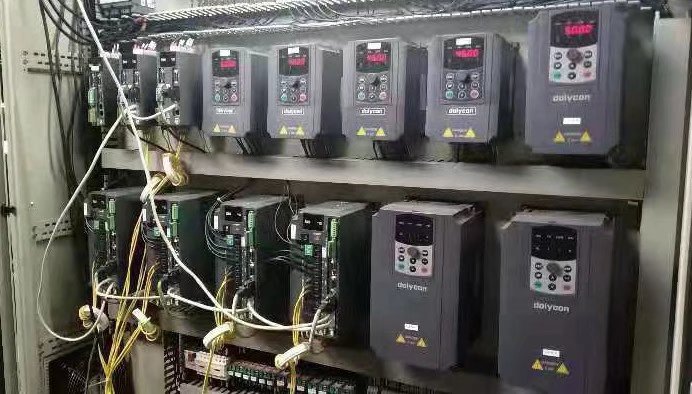

圖二：UVW三線并繞，工作時磁環會發熱甚至有點燙手，這是正常的，說明磁環起到作用了。

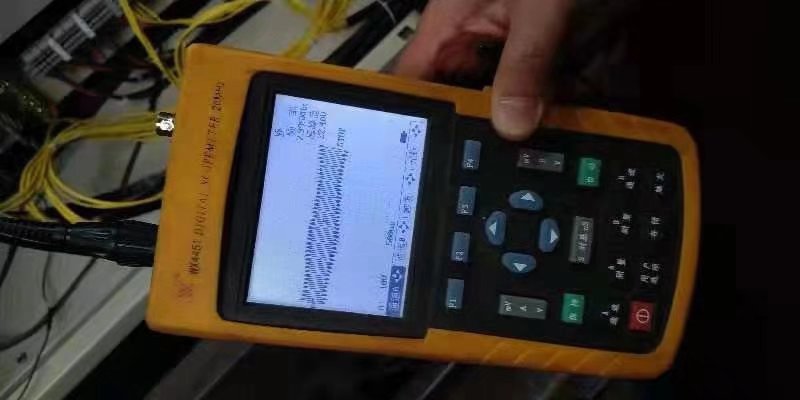

圖三：用電池供電的示波器，單表筆探針測量驅動器接地端，檢測EMI干擾情況；
圖四：顯示vpp峰峰值電壓為相對值和干凈的地線端測量對比，可以發現干擾的強度。

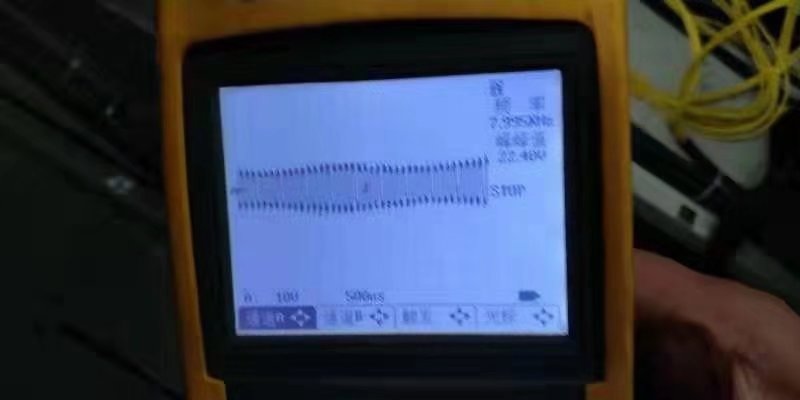

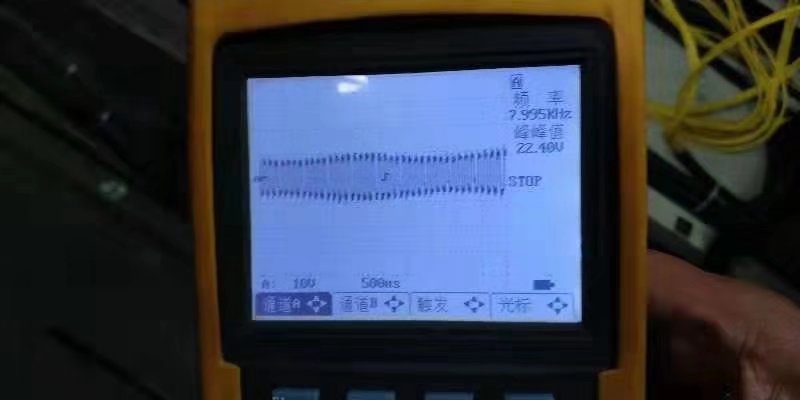

圖五：峰峰值22.4V非常大，必需加強接地；

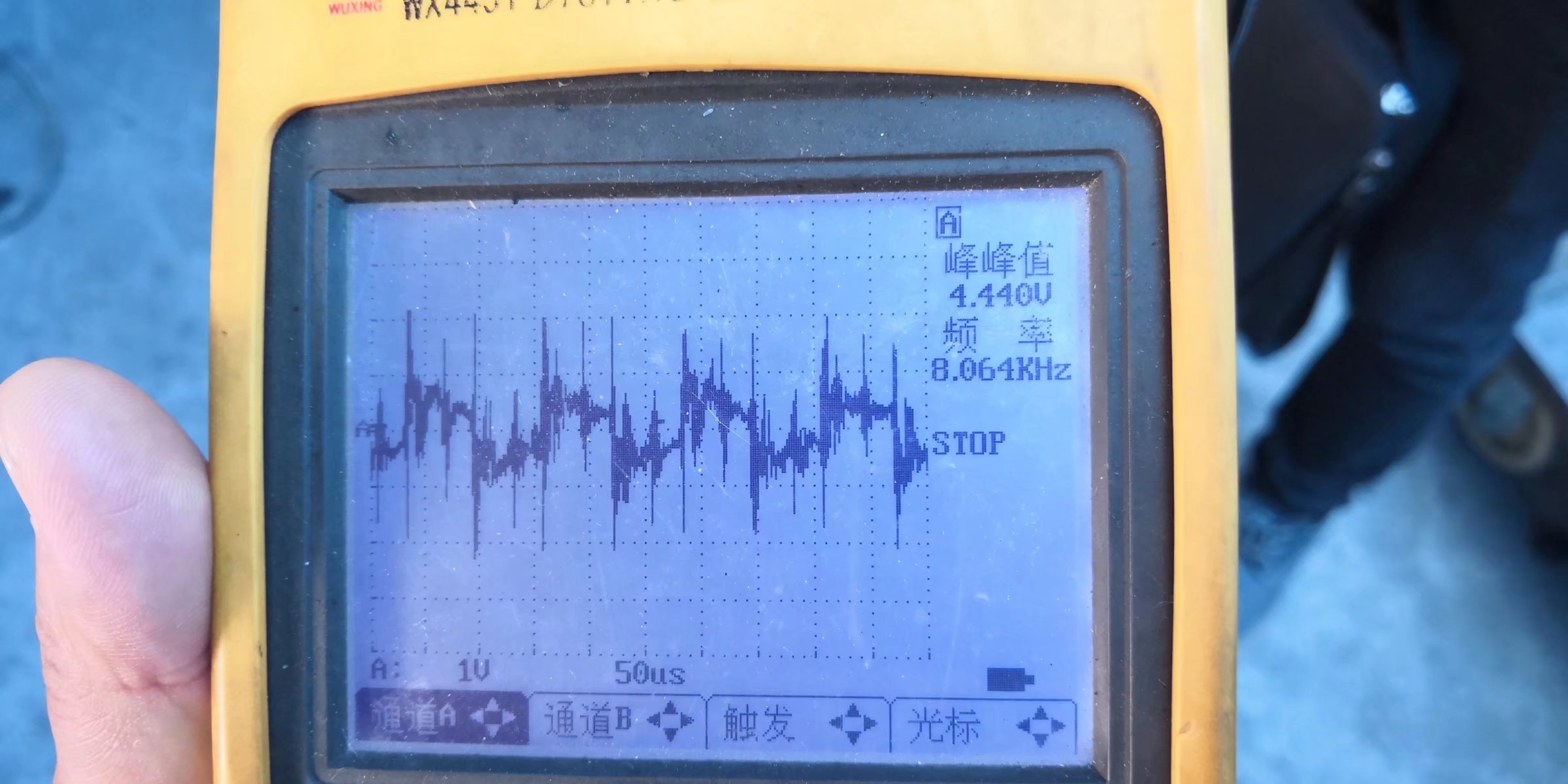

圖六：諧波干擾波形

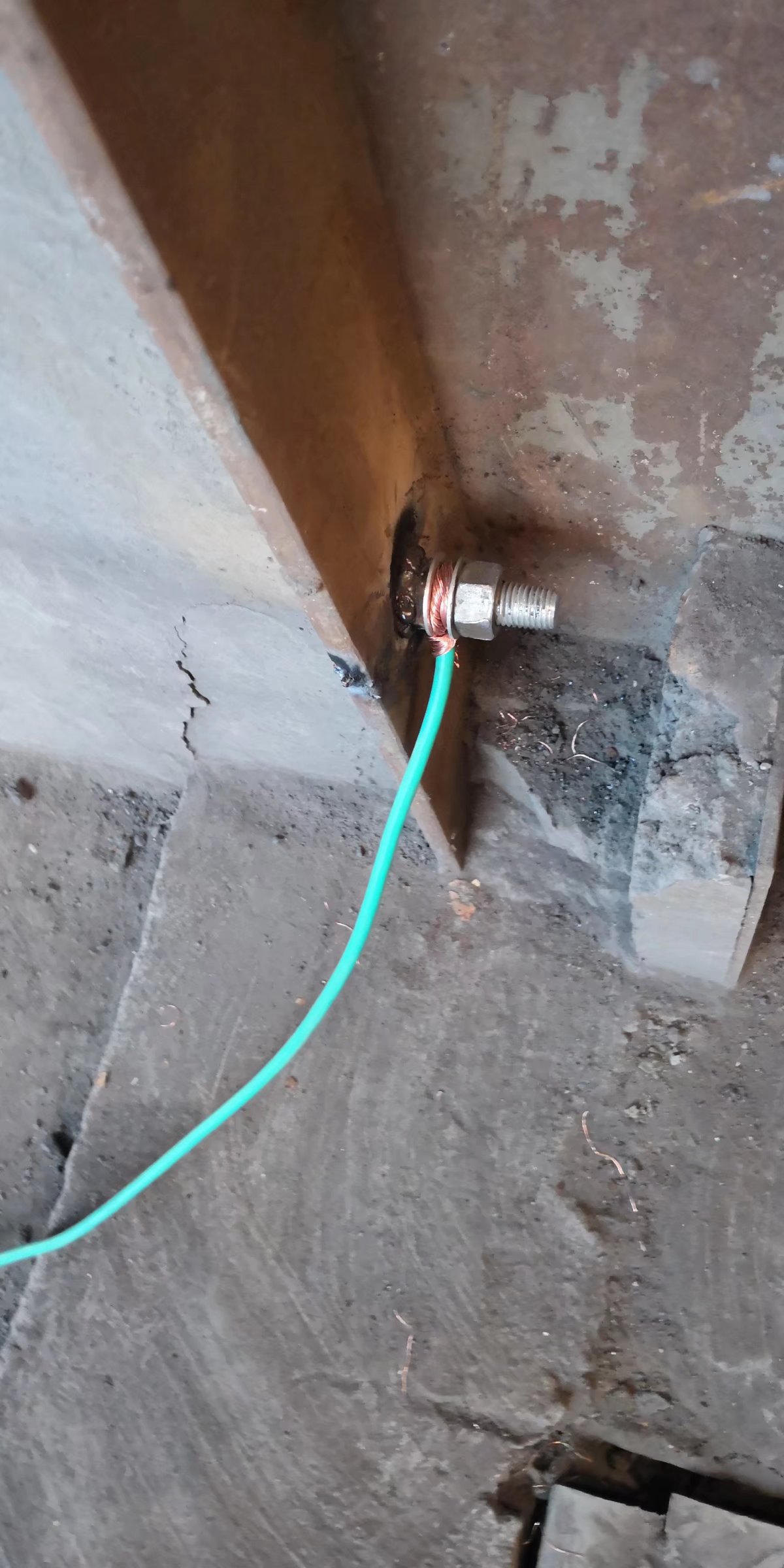

圖七：在特殊情況下，將車間的鋼構和水管焊接在一起，且焊接鍍鋅螺絲作為地線是折衷且可行的良好接地方法。

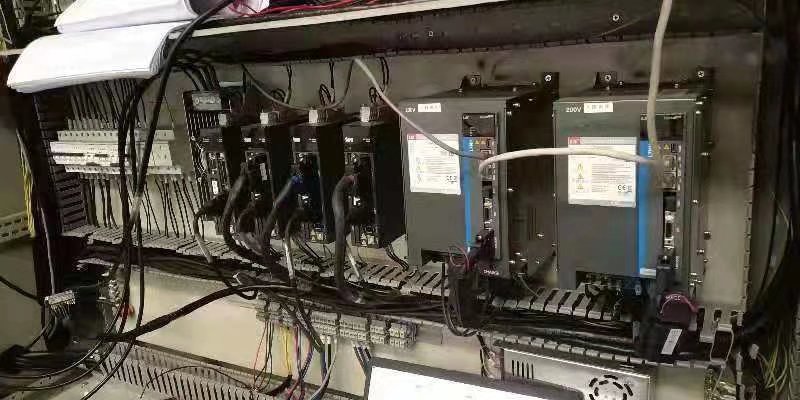

圖八：弱電和強電電纜線盡量分開走線。
主要問題以及處理思路如下：
1. 由于客戶系統中采用380v2KW伺服4臺＋380v750w伺服2臺，380v伺服輸出UVW存在較大的EMI干擾導致弱電系統不穩定；
2. 伺服的UVW電纜是干擾源頭，干擾途徑是伺服電機的24v制動釋放回路，干擾的對象是ETHERCAT通訊電纜和PLC輸出繼電器控制回路；
3. 原因分析：3.1 伺服電機的24v制動釋放回路和UVWE電纜共存在一根6芯電纜并敷設到現場，8khz載波基波及其高次諧波并行EMI耦合到24v制動回路，
3.2 24vdc制動回路和控制柜其它弱電布線交織在一起，形成更為復雜的耦合；
3.3 由于客戶控制柜系統接地用線材較細，且接地布局不合理，強弱電走線混亂，這些復雜的EMI諧波耦合無法退藕，使得弱電回路信號異常，
表現為 ETHERCAT總線通訊不穩定，全部24v繼電器線圈指示LED燈無動作時閃爍，弱電GND接地端存在16~20v 8KHZ EMI串擾；
3.4 客戶的ethercat電纜為普通CAT5以太網非屏蔽雙絞線電纜，無法抵御EMI干擾；
3.5 客戶雖然采用了隔離變壓器和多開關電源，意圖獨立供電來解決EMI串擾問題，但是，供電系統的原邊和副邊兩側在控制柜走線并未有效隔離，
因此電源的隔離作用大大折扣；且，隔離電源的接地線采用0.5平方毫米的銅芯線太細，接地回路又和UVW電纜纏繞，因此無法有效抑制尖峰EMI；
4. 處理方法：
4.1 干擾源： 4.1.1 380v的伺服電機UVWE電纜和24V制動線路獨立走線，，且在控制柜里面和其它弱電線路不共存一個線槽；

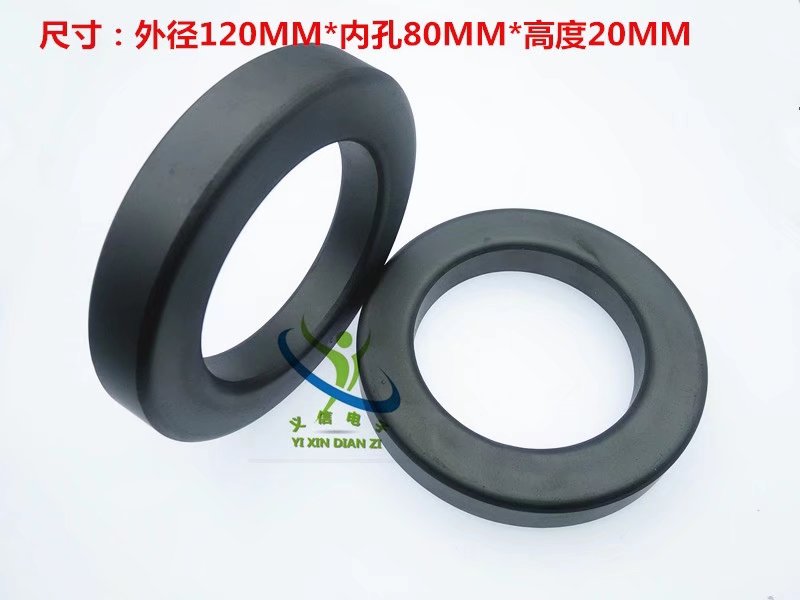

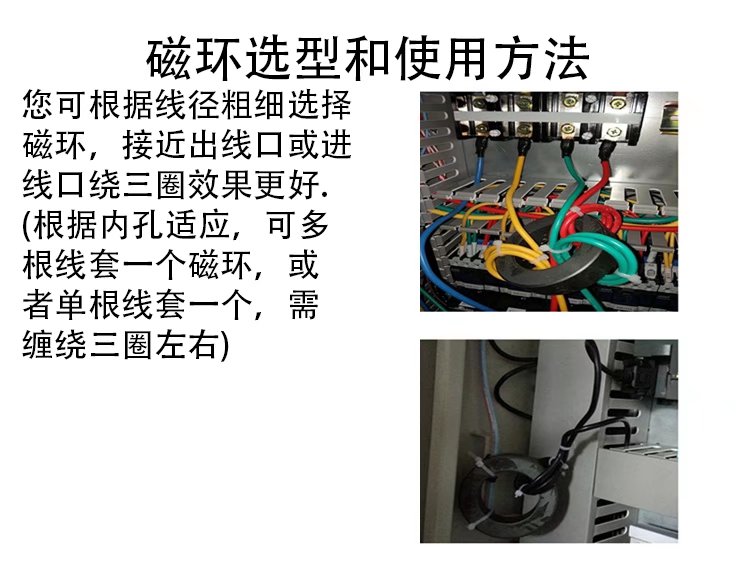

4.1.2 380v uvw電纜三線繞Φ63*40*25磁環，三線并繞8-10圈或更多（磁環不發燙），使得交流EMI諧波短路；
4.1.3 24v制動回路兩根線并繞Φ40*25*25磁環，兩線并繞8-10圈或更多，使得dc回路耦合的EMI在進入控制柜前交流短路；
4.1.4 伺服電機電纜的E端有效獨立接地，物理上和弱電的地線處于不同的接地匯流母排，匯流母排再有效接入大地，接地線線徑大于控制柜總電源進線線徑；
4.1.5 其它強電設備如可控硅設備、變頻器等干擾源設備，要盡量采用加裝供電端電源EMI濾波器、隔離變壓器，獨立有效接地，并降低PWM載波；
4.2 干擾途徑：
4.2.1 控制柜內元件布局高壓大功率設備布局和弱電設備布局有效分開；
4.2.2 控制柜線槽強弱電分開，若柜子緊湊，可先安裝強電的線，在安裝地線，然后安裝弱電的線，線路分層安裝，弱電線路盡量采用屏蔽線，且有效接地；
4.2.3 各個元件布局分區內，各自獨立安裝接地匯流排，所有匯流排再獨立匯總到控制柜總地線母排，總地線母排設立明顯接地標識，匯入工廠有效大地；
4.2.4 系統通訊總線采用正確交流阻抗的電纜（can總線要采用交流阻抗120歐姆D的專用can電纜，ethercat總線要采用CAT6以上交流阻抗100歐姆的屏蔽電纜）；
4.2.5 隔離變壓器和獨立分區供電開關電源，在布線上，要注意原邊和副邊線路有效分開，避免和強電交織在一起；獨立電源和隔離變壓器要有效接地到分區接地匯流排；
4.2.6 弱電控制設備獨立屏蔽安裝分區并有效接地到獨立的接地匯流排，或采用隔離變壓器；
4.3 被干擾對象：

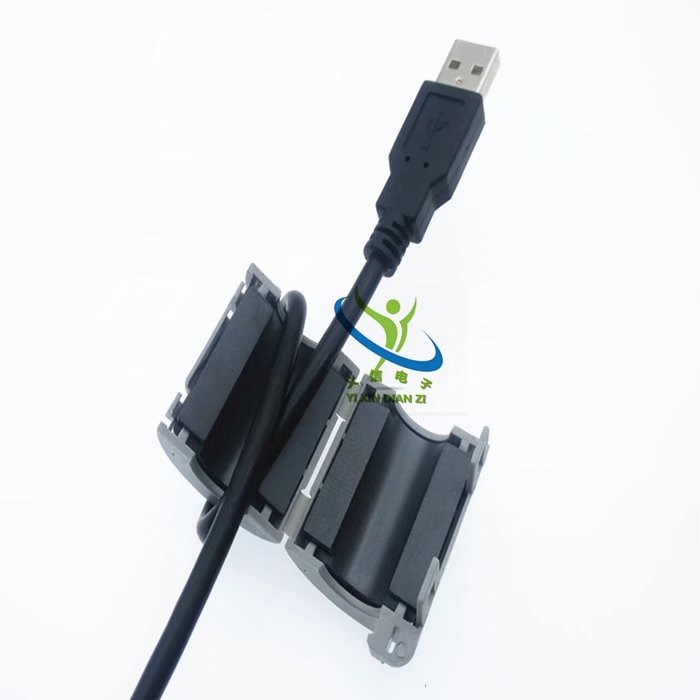

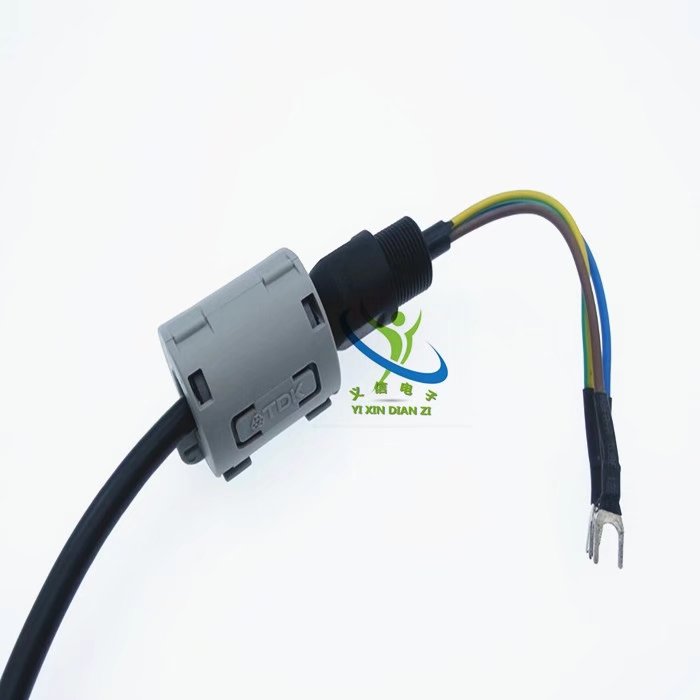

4.3.1 控制線路輸入端（如編碼器電纜等）采用磁環（開口磁環或閉口磁環）對EMI交流高次諧波交流短路和退耦合處理，屏蔽層雙端接地；
4.3.2 弱電系統獨立分區安裝，獨立供電回路，獨立加裝隔離變壓器、EMI濾波器、抗浪涌設備；
4.3.3 高速DI輸入端或輸出端電路上盡量采用差分電路結構，并以屏蔽雙絞線傳輸，屏蔽層單端弱電端接地；
4.3.4 普通24v DI輸入端或輸出端，可以加裝1UF/160V電容對交流EMI退藕處理，高速OC門輸出或上下拉輸入電路，視其系統需要，加裝0.01~10UF/50v高頻聚丙烯以上電容；
4.3.5 差分DI輸入端，可并接5K/0.25W的電阻在控制器端口，降低輸入阻抗，有效降低EMI耦合傳輸系數；
4.3.6 對于can總線，由于一般采用4對8芯屏蔽電纜，可以將CAN-H,CAN-L,CAN-GND以外的纜線全部短接后和屏蔽層鏈接且接入大地； 另外在配置方面，PLC側軟件配置CANOPEN錯誤配置協議，主站和從站均配置為500,200毫秒，降低波特率，can波特率采用250KHZ通訊，提高容錯率；PLC主站can采樣點后移到65%，錯開報文矩形波前端抖動；
4.3.7 如果驅動器是放置到現場的分布式結構，不宜采用星型接地架構；可以將星型接地（適合柜內接地）改為適合分布式控制架構的總線接地，地線直接接入深層供水金屬管路和房屋鋼構，
采用較粗（截面積7.5平方毫米）的銅芯線消除接地分布電位差同時將EMI噪聲引入大地；
5. 處理和檢測干擾需要的儀器設備
5.1 真有效值三用表，如福祿克289，測量各個節點的干擾能量；
5.2 電池供電的移動式數字示波器，如福祿克123，直觀測量各個節點的干擾波形數據；
5.3 接地電阻回路接地測試儀器，如福祿克1621，直觀 評估系統接地情況；
5.4 電能質量分析儀，如福祿克435，直觀評估電網的干擾和諧波情況；
5.5 高頻場強儀、簡易的感應試電筆，如福祿克1AC， 直觀評估EMI的空間敷設情況；
6. 抗干擾需要用到的元件：
6.1 EMI濾波器，有效防止高次諧波經高壓供電端進入控制器；
6.2 各種鐵粉鋅鎳磁環 開口和閉口，安裝方便，用于對稱線路共模干擾抑制，EMI交流短路，切斷干擾途徑；
6.3 接地匯流排和接地母排，抗干擾有效的手段；
6.4 隔離變壓器 ，有效隔離高次EMI干擾和低頻串擾，前提是隔離變壓器要獨立分區接地和良好的布局；
6.5 浪涌濾波器（電抗器），消除分布電容，減小電纜耦合系數，抗電網浪涌；
6.6 聚丙烯電容器 電解電容 旦電容 0.01uf～10uf 交流退藕用，
6.7 tvs器件，可有效限制EMI線路上的傳輸能量；
6.8 集中式電網諧波治理設備，可有效處理車間級和工廠級電網諧波干擾，成本費用較高；
7. 和甲方客戶友善相處，良好溝通搞好關系非常重要， 工程師要和現場管理人員和甲方工程師搞好關系，獲得對方的認同和信任，這是開展工作的基礎；
8. 如果是新設備進場安裝， 務必和用戶強調電網的品質和接地良好，這一點一定要堅持，否則無法保障系統穩定；
